Лестница передвижная с платформой

Автор: Admin
Опубликовано 02.05.2020
Просмотров: 43



Лестница мобильная с платформой     Предлагается Вашему вниманию комплект документации (рабочий проект) мобильной вышки - мобильной лестницы с платформой, предназначенной для выполнения работ (обслуживания  конструкций и узлов) на высоте.

    Предлагаемая конструкция мобильной лестницы с платформой, представляет собой разборную жесткую рамную консрукцию, в  верхней части которой расположена площадка, на которой располагается рабочий  персонал выполняющий те или иные работы связанные с обслуживанием конструкций или изделий и находящихся на высоте от 2500 до 3500 мм от уровня пола. Подъем на площадку осуществляется по оборудованным на вышке ступенькам.







    Краткие технические сведения:



  1. Грузоподъемность - 160 кгс;



  2. Высота расположения рабочей площадки над уровнем пола -  2430 мм;



  3. Оперативная трудоемкость сборки конструкции мобильной лестницы платформы одним человеком - не более 60 мин.



  4. Срок службы изделия - не менее 7 лет.



  5. Габаритные размеры (длина(max)*ширина*высота) - 3700 (с учетом горизонтального положения водила)* 1800*3240 мм.

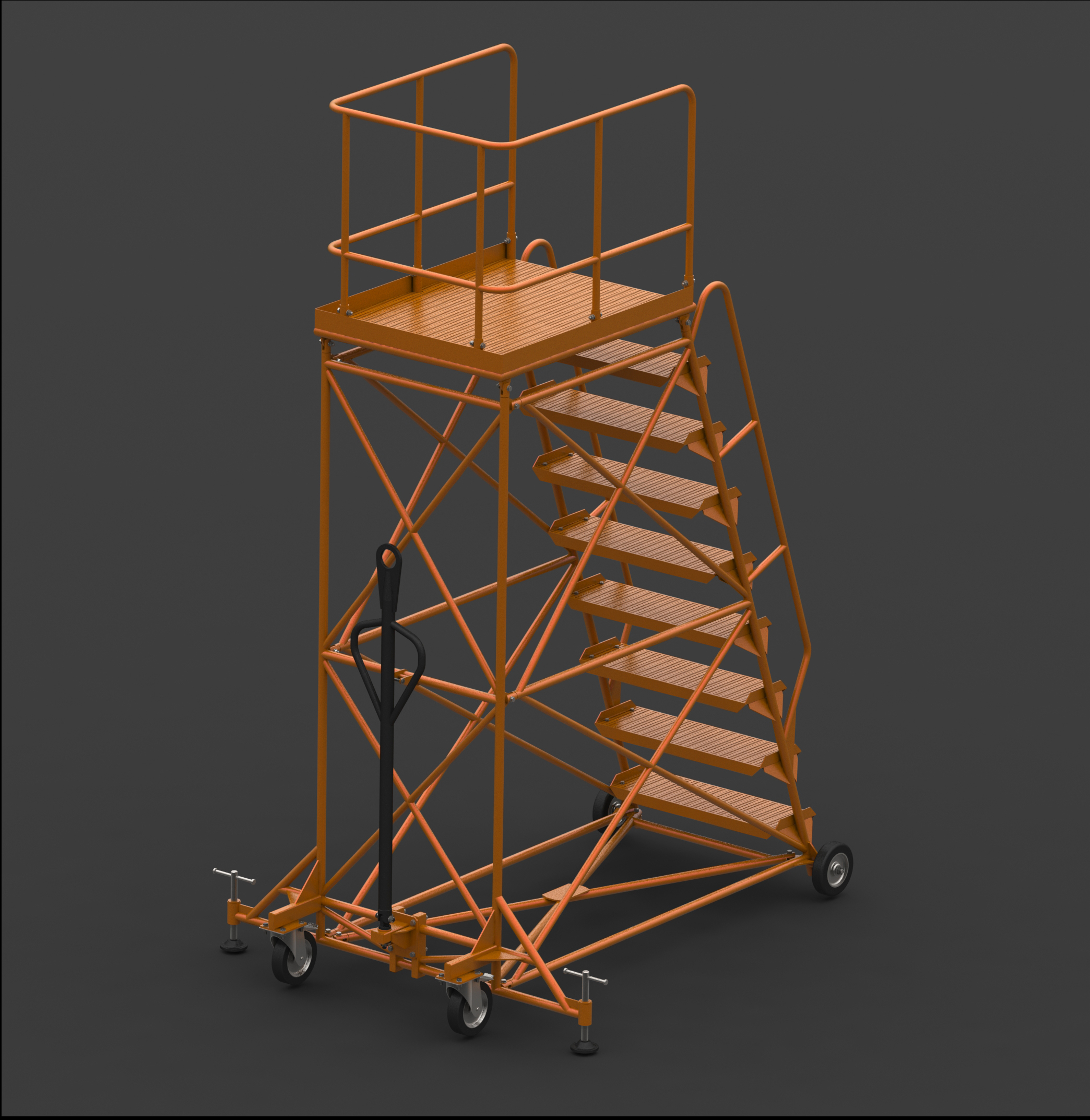

лестница с платформой



лестница платформа

  Все элементы вышки рассчитаны на прочность и жесткость, что подтверждает его длительную и надежную эксплуатацию.

 Просмотреть пример чертежа можно в формате PDF по следующей ссылке. Также приложены фотографии: фото 1, фото 2.



 Цена комплекта чертежей - 300 USD (общее количество листов чертежей ~113 шт, в том числе и спецификаций. Формат чертежей: А4, А3, А2 и А1 ).



 Заказать приобретение КД можно в разделе Заказать чертеж или связаться с нами по телефону.
