Погрузчик фронтальный универсальный

Автор: Admin
Опубликовано 25.10.2019
Просмотров: 34



Фронтальный погрузчик. Чертеж     Предлагается Вашему вниманию комплект документации (рабочий проект) фронтального погрузчика, в народе называемого Кун, оборудованного в качестве рабочего органа универсальным ковшом.

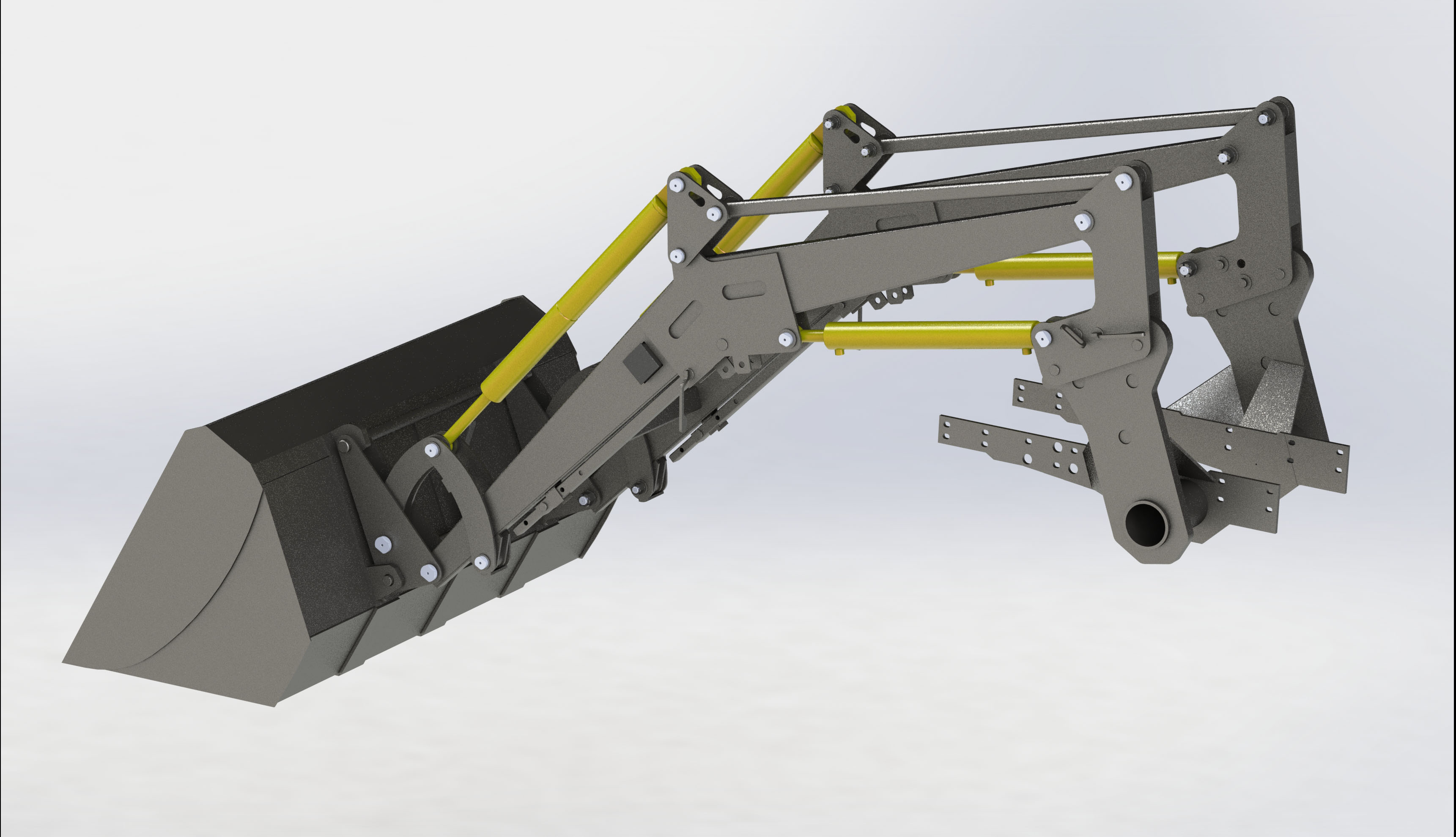

    Предлагаемая конструкция фронтального универсального погрузчика (фото модели 1, фото модели 2) оснащена быстросъемным механизмом и является навесным подъемным механизмом, специально разработанным для навески исключительно на сельскохозяйственную технику – на трактора: МТЗ, ЮМЗ и Т-40.





     Общее назначение представленного механизма - поднятие и перемещение  грузов с возможностью быстрой замены навесных рабочих инструментов с одного типа на другой (например: с ковша на захват для бревен) без демонтажа основного гидромеханического привода подъема раннее смонтированного на раме трактора.

    Погрузчик работает (запитан) от гидравлической системы трактора. Управление рабочими органами осуществляется водителем (механизатором) из кабины.



   Навесной механизм рассчитан на эксплуатацию при температуре окружающего воздуха от +40 до –10 С.
Универсальный фронтальный погрузчик не является самостоятельным оборудованием, а агрегатируется жесткими креплениями на раме трактора. Благодаря наличию специальной системе креплений смонтированной на подъемной
раме, а также наличию специальной монтажной быстросъемной рамы смонтированной на рабочих органах, имеется возможность выполнения быстрой замены одного рабочего органа на другой.

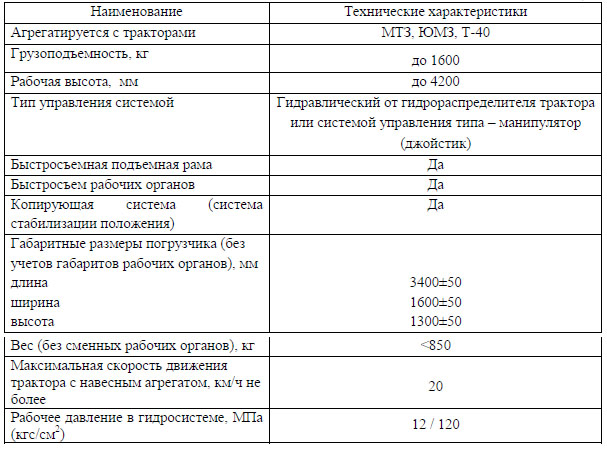

  Технические характеристики фронтального универсального погрузчика приведены ниже в таблице .



  Таблица - Технические характеристики фронтального погрузчика Q=1800 кг.

 Фронтальный погрузчик. Технические характеристики



    Благодаря наличию быстросъемного механизма крепления навески, имеется возможность быстрого агрегатирования техники такими рабочими органами как:

- ковш  (для подъема и перемещения сыпучих материалов). Дополнительно ковш может быть оборудован захватом;

- крановая навеска грузоподъемностью до 1200 кг (для подъема и перемещения грузов при помощи строп или транспортировка «Биг-бегов»);

- вилы для поддонов, вилы сенажные, вилы для тюков;

- захват для бревен;

- универсальный отвал, снегоуборочный или бульдозерный;

- ковш челюстной;

- и др.

  Оперативная трудоемкость агрегатирования, чел/ч, не более 30 мин.

  Срок службы изделия не менее 7 лет.



  Все элементы фронтального погрузчика рассчитаны на прочность и жесткость, что подтверждает его длительную и надежную эксплуатацию. Пример расчета приведен ниже.

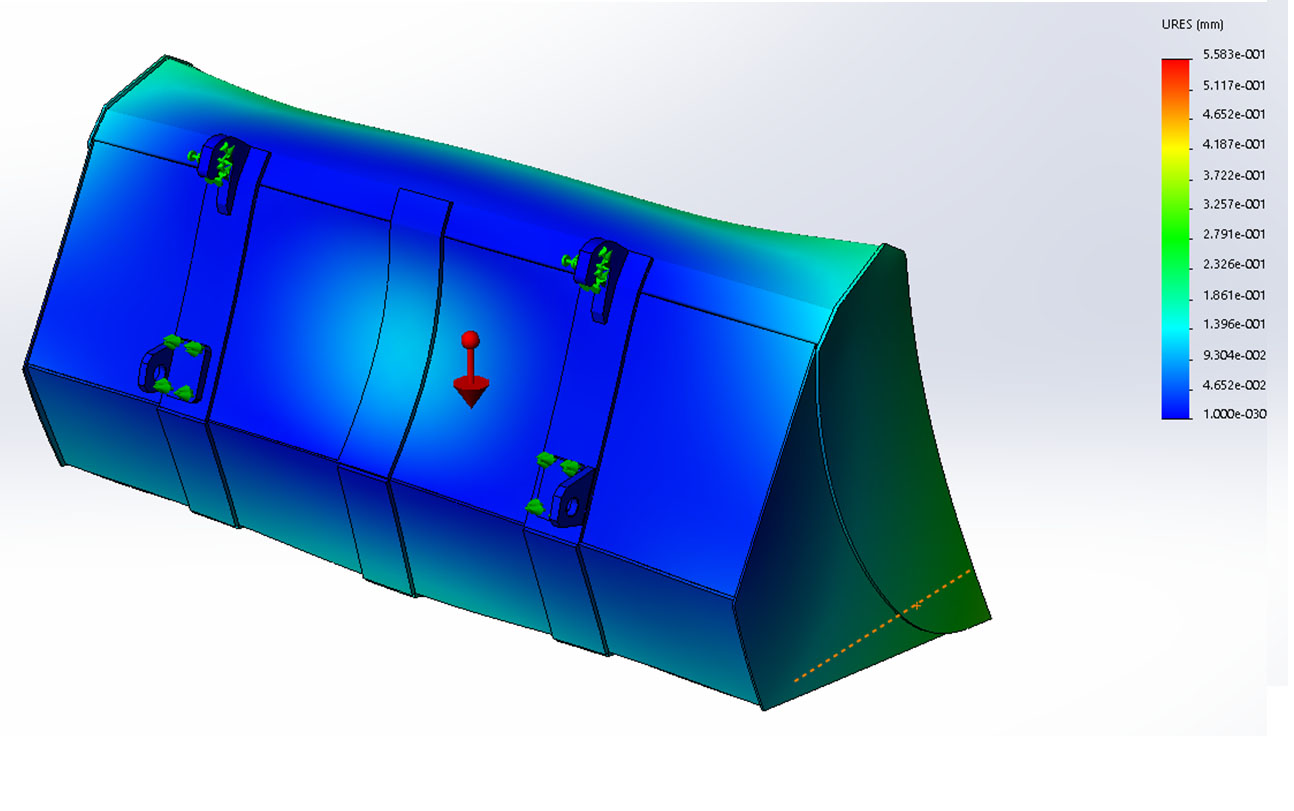

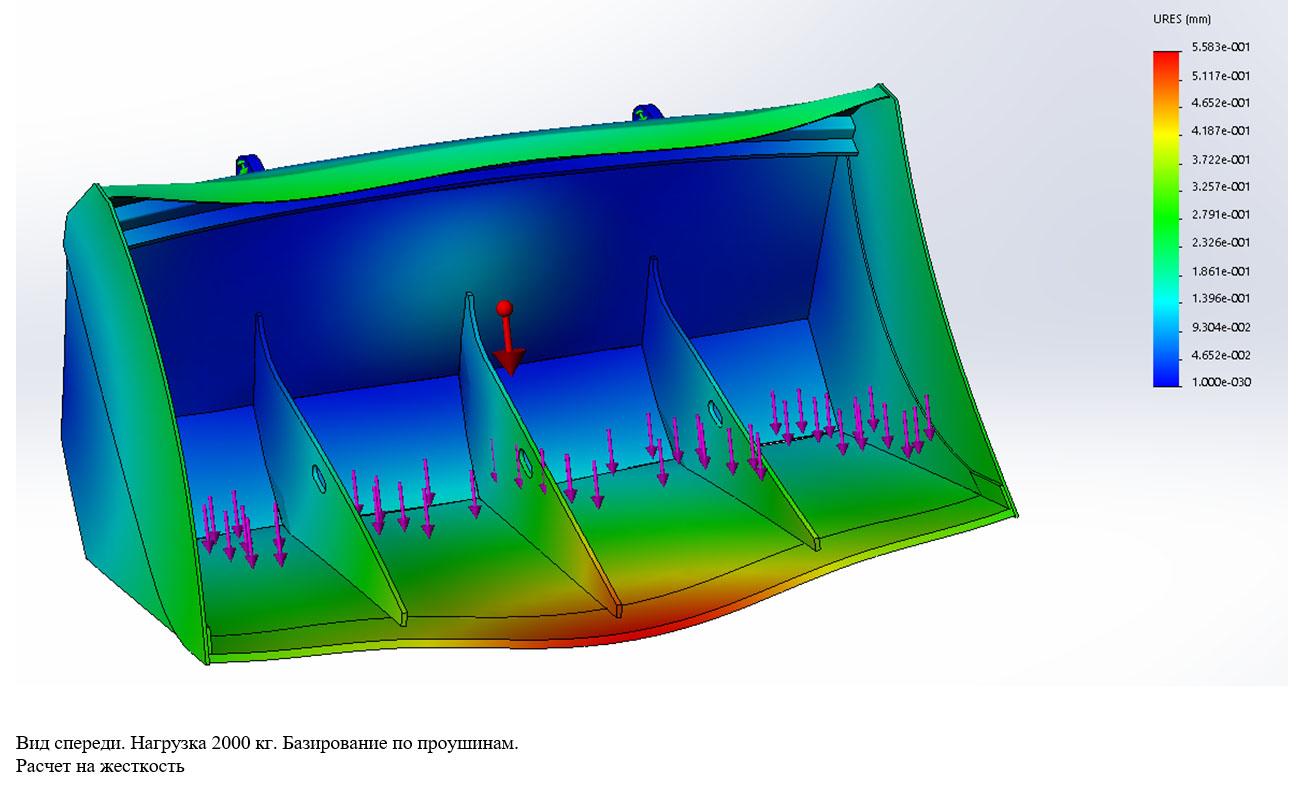

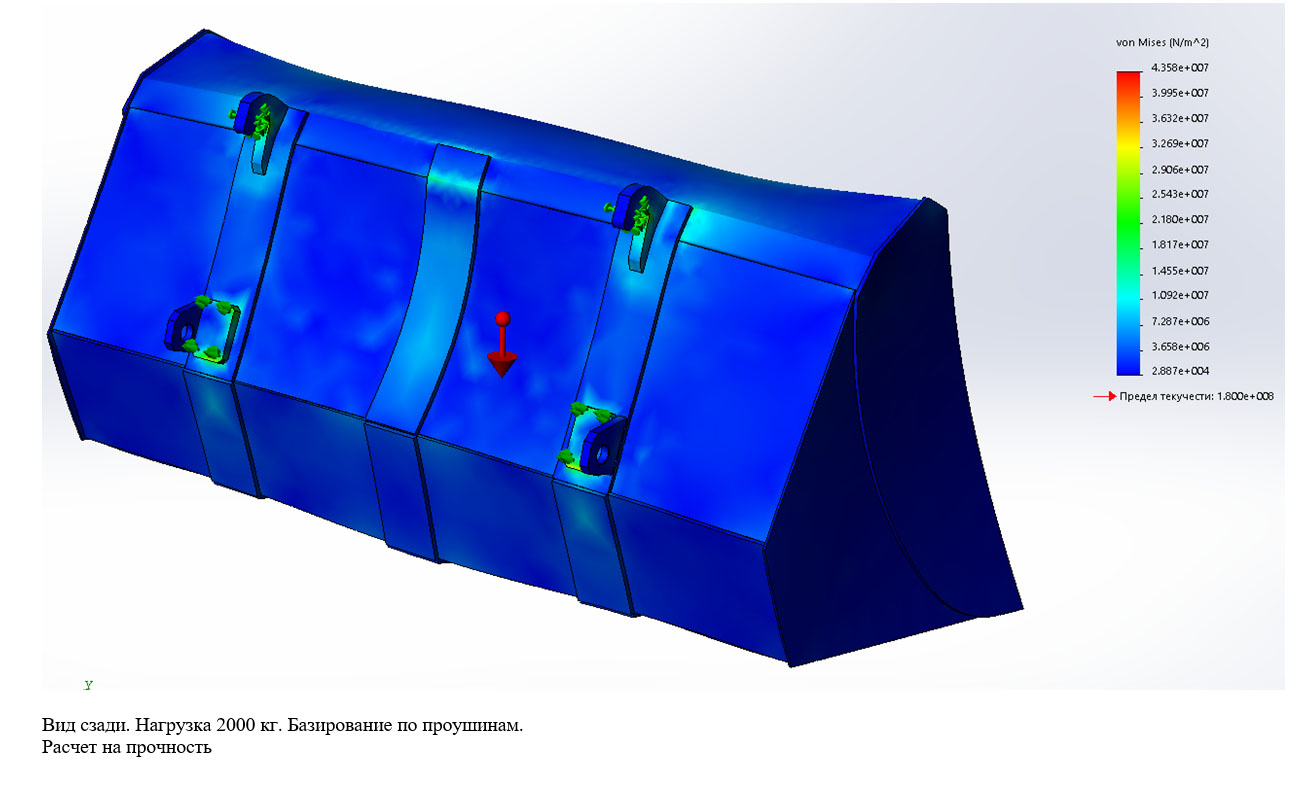

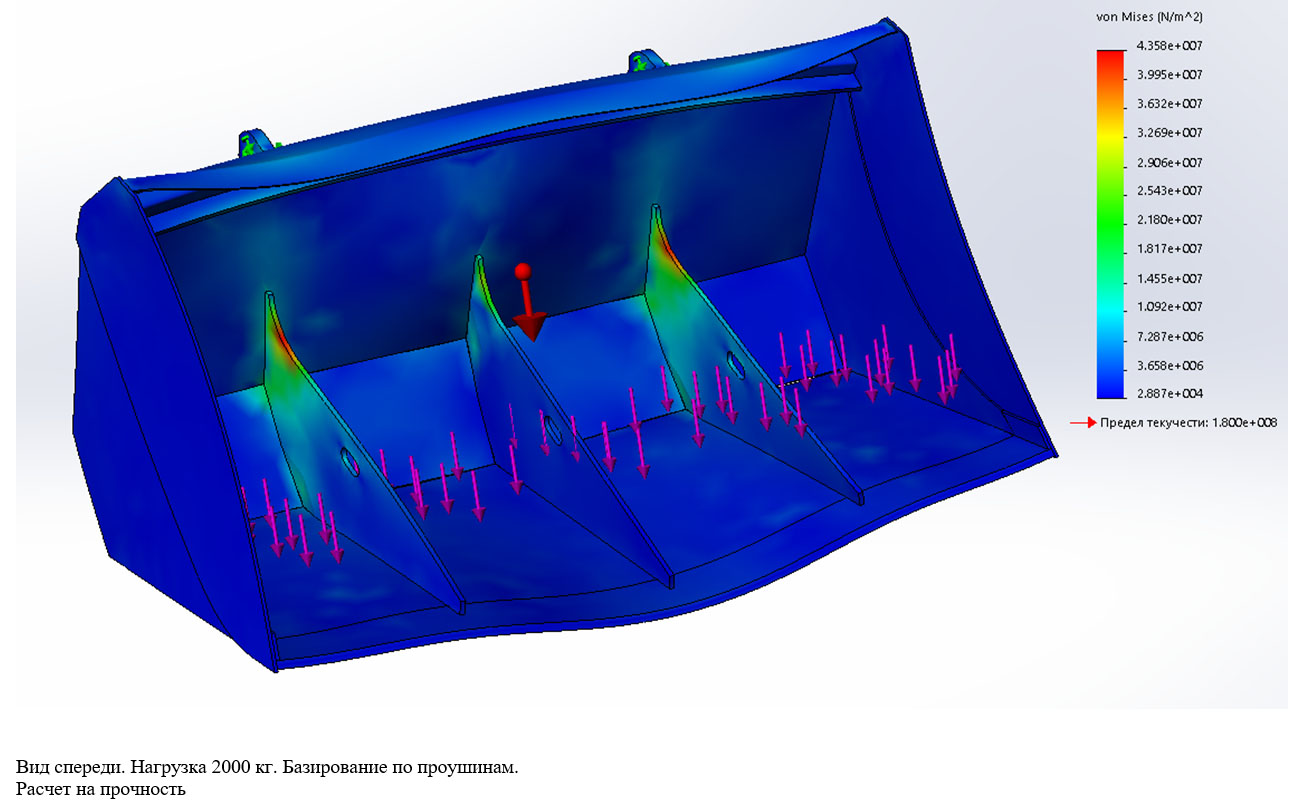

  Фронтальный погрузчик. Расчет на прочностьФронтальный погрузчик. Расчет на прочностьФронтальный погрузчик. Расчет на жесткость Фронтальный погрузчик. Расчет на жесткость



  Фронтальный погрузчик может быть только использован в ходе погрузочно-разгрузочных работ в коммунальном, сельском и лесном хозяйствах. Использование оборудования для других целей считается несоответствующим назначению.



    Просмотреть пример чертежа можно в формате PDF по следующей ссылке.



    Цена комплекта чертежей - 1500 USD.



    Заказать приобретение КД можно в разделе Заказать чертеж
