Пиролизный котел 20кВ, 30кВт, 40кВт и 50 кВт

Автор: Admin
Опубликовано 28.06.2017
Просмотров: 83

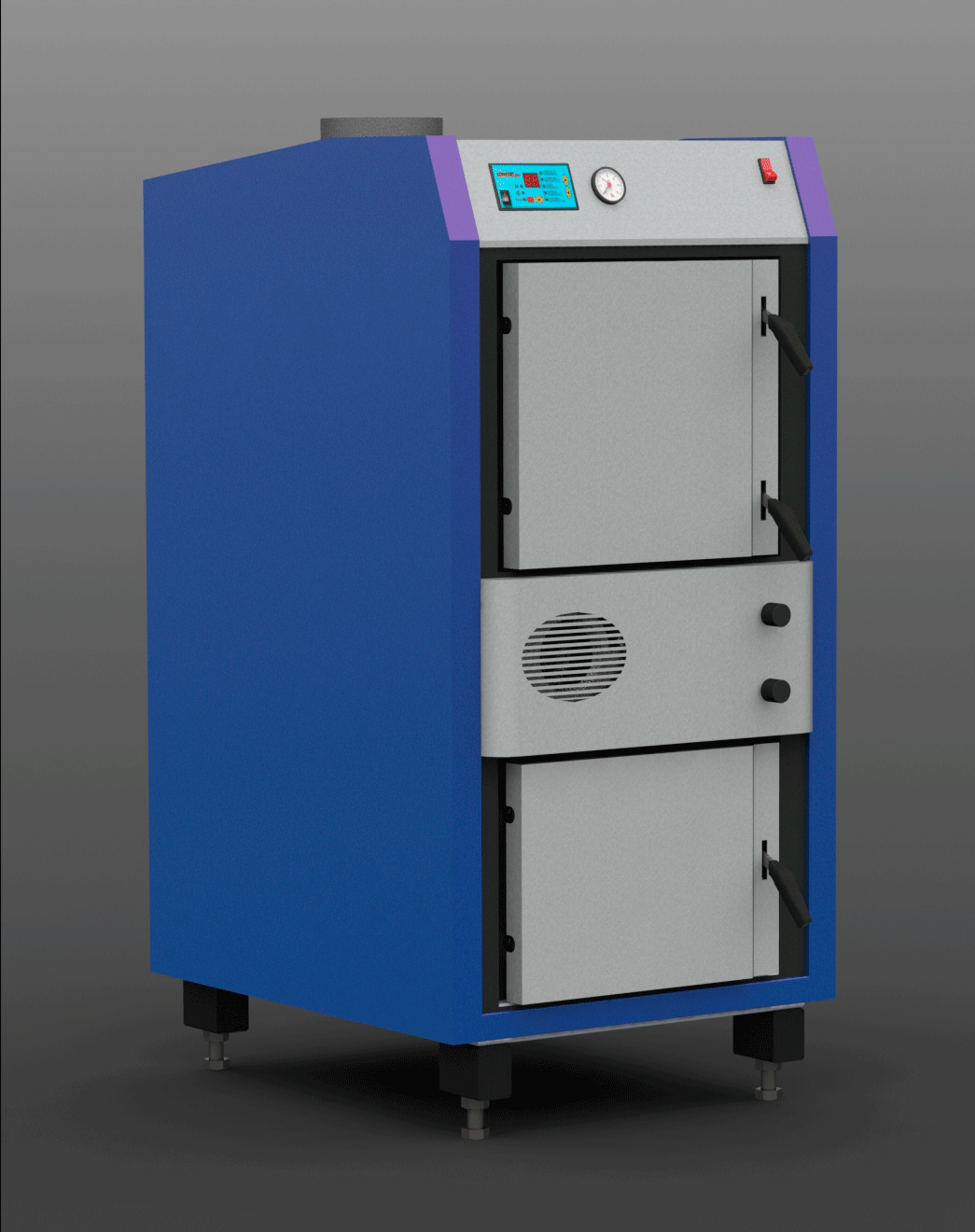

    Вашему вниманию представлен комплект КД на изготовление пиролизного котла мощностью 20, 30, 40 и 50 кВт.



     Пиролизный котел - один из видов твердотопливных котлов,  в котором топливо (дрова, брикеты, пеллеты и др. топливные материалы) и выходящие из него газообразные пиролизные летучие вещества  сгорают отдельно.



   Принцип работы пиролизного котла заключается в следующем.

    Открывается люк загрузочного бункера и загружаются дрова на колосник. Выполняется поджиг дров. дверца загрузочного бункера закрывается. Запускается вентилятор дымососа. При недостатке воздуха и под действием высоких температур ~200...800°C и выше, происходит обугливание и выделение древесного газа - пиролиза. Выделившиеся при высокой температуре  продукты - газ пиролиз (углеводороы, угарный газ, водород и азот) поступают под колосник, в котором подмешивается вторичный воздух, после чего летучие газы сгорают. Часть тепла при этом возвращается к нижнему слою дров, и поддерживают выделение пиролизного газа. Полученное полезное тепло в пиролизных котлах может быть использовано для нагрева теплоносителей таких как вода или воздух.

    Пиролизное оборудование - это альтернатива старой доброй печи в частном доме.



   Основными достоинствами пиролизных котлов являются:

   - длительный процесс горения с одной загрузки до 12 часов;

   - полное сгорание топлива и как следствие гарантированная экономичность горения;

   - двухступенчатое сжигание позволяет снизить избыток воздуха в уходящих газах. Снижение выброса вредных веществ в атмосферу за счет их дожига.

   - возможность автоматизации работы котла, за счет управления и регулировки процесса горения пиролизных газов.

   - возможность сжигания как мелких, так и крупных дров.



  К недостаткам пиролизных котлов можно отнести:

   - высокая стоимость оборудования (в 1.5...2 раза выше по сравнению с обычными котлами);

   - энергозависимость. Практически все пиролизные котлы не могут работать без вентилятора дымососа;

   - высокие требования к исходной влажности топлива;

   - на малых нагрузках (ниже 50% от исходной мощности) наблюдается нестабильное горение, а также наблюдается образование вязкого дегтя в газоходах;

   - температура обратной воды, поступающей в котел из системы отопления, должна быть не менее 60 °C, во избежание выпадения в газовом тракте конденсата и образования низкотемпературной коррозии (данная проблема легко решается благодаря подмесом прямой воды к обратному водяному контуру);

   - невозможность организовывать автоматическую подачу топлива в дровяных пиролизных котлах. Данных недостатков лишены пиролизные котлы работающие на пеллетах.



   В разработанные пиролизные котлы, можно загружать как дрова, так и древесную щепу разных фракций и топливные брикеты. Для увеличения срока службы котла, рекомендуется изготавливать внутренийкорпус котла из жаропрочного, высококачественного металла.  Коэффициент полезного действия газогенератора составляет 90...97%, а мощность котла модулируется от 40% до 100%.



  Предполагаемый Вам проект Пиролизного водяного котла, предназначен для отапливает помещение при помощи естественной циркуляции воды. Для принудительной циркуляции можно установить насос с бесперебойным источником питания. Водяные котлы, в отличие от современных газовых, являются более мобильными, их можно устанавливать как в доме, так и в пристройке.


 Характеристики пиролизных котлов представлены ниже в таблице.



   Просмотреть пример чертежа на пиролизный котел, можно в формате PDF по следующей ссылке



   Цена комплекта чертежей на одну из моделей - 100 USD.



   Заказать приобретение КД можно в разделе Заказать чертеж



   Примечание - Все авторские права, на приобретаемую Вами конструкторскую документацию принадлежат только ресурсу Сhertezhi.zp.ua,



   Вам передается только не эксклюзивное право изготавливать и реализовывать продукцию,



 а не перепродавать конструкторскую документацию.
