Вентилятор среднего давления ВЦ 14-46 №4

  • Печать
Автор: Admin
Опубликовано 05.09.2019
Просмотров: 906
 Крыльчатка
     Вентилятор среднего давления ВЦ 14-46 №4.  Чертежи кожуха и крыльчатки. Общий вид

     На прилагаемом чертеже представлены чертежи общего вида крыльчатки и кожуха вентилятора среднего давления типа ВЦ 14-46 №4 . Диаметр крыльчатки - 412 мм. Данный вентилятор предназначен  для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха и не содержащих липких веществ, волокнистых материалов, а также пыли и других твёрдых примесей в количестве более 100 мг/м³.

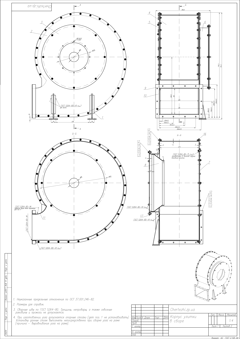

  Кожух вентилятора ЦП 14-46    Данные вентиляторы получили применение в стационарных системах кондиционирования воздуха, вентиляции, воздушного отопления производственных и жилых зданий, а также для других санитарно-технических и производственных целей.

   Условия эксплуатации вентилятора в условиях умеренного климата, при температуре окружающей среды от -0°С до +40°С. Температура перемещаемой среды не должна превышать 80°С.


   Скачать в формате :   AutoCad (v 2017)

                                        PDF (чертеж крыльчатки)

                                        PDF (чертеж кожуха)
